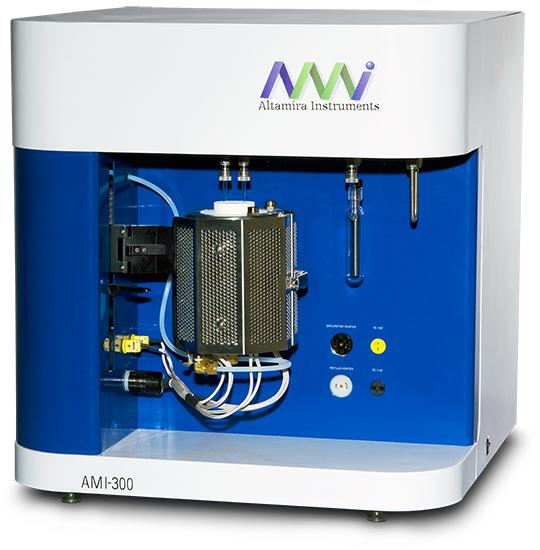

AMI-300

Описание

AMI-300 – это автоматизированный хемосорбционный анализатор последнего поколения от компании Altamira Instruments. Данный анализатор и его предшественники (AMI-1, AMI-100 и AMI-200) стали первыми полностью автоматизированными системами, которые способны определять характеристики катализаторов.

AMI-300 предназначен для выполнения следующих  динамических процедур:

• • Десорбция с программируемой температурой (TPD)
• • Восстановление с программируемой температурой (TPR)
• • Окисление с программируемой температурой (TPO)
• • Программируемые по температуре реакции (TPRx)
• • Эксперименты по изотермической реакции в газовой фазе (внутреннее смешивание газов)
• • Импульсная хемосорбция
• • Подготовка катализатора
• • Определение удельной поверхности катализатора по BET

Чтобы обеспечить максимальную гибкость эксперимента по определению характеристик катализатора, используется функция последовательного программирования, в которую можно включить до 99 процедур, также доступна функция сохранения настроенной программы для экономии времени последующих экспериментов.

AMI-300 - это полностью автоматизированный прибор для определения характеристик катализатора, в котором программное обеспечение на базе LabVIEW используется для переключения различных газов, управления расходом газа, смешивания газов, контроля температуры, контроля скорости нагрева и сбора всех данных, необходимых для количественной оценки адсорбции и десорбции молекул газа на поверхности катализатора.

Особенности

▸ 7 стандартных процедур - импульсная хемосорбция, TPR/TPO/TPD/TPRx, обработка, калибровка импульса и измерение расхода; возможность связать до 99 процедур в один эксперимент

▸ 3 независимых источника газа - дополнительно к газу-носителю и газу для обработки обеспечивается один дополнительный независимо управляемый вход вспомогательного газа, который может смешиваться с газом-носителем или газом для обработки

▸ 10 газовых отверстий - газовые отверстия, расположенные на задней панели прибора, сокращают время, затрачиваемое на замену газов; по четыре отверстия в каждом для очистки и для газов-носителей, также два отверстия для смешивания газов или вспомогательных газов (опционально могут быть добавлены дополнительные порты)

▸ Электронные регуляторы расхода - устройство использует высококачественные линейные регуляторы массового расхода для отображения и управления потоками газа, диапазон расхода составляет 0-50 см³ (опционально другие диапазоны)

▸ Сменные клапанные петли - обеспечивают простой способ достижения соответствующего уровня чувствительности для различных образцов

▸ Испаритель жидкости - установка может быть оснащена сатуратором с подогревом типа разбрызгивателя для легкого введения летучих жидкостей

▸ Высокотемпературная печь - температура до 1200°C; при охлаждении ниже температуры окружающей среды нижний предел составляет -130°C, скорость нагрева может линейно увеличиваться с 1 °C/мин до 50°C/мин

▸ Воздушное охлаждение - быстро охлаждает печь для быстрого поворота образца

▸ Температура образца - измеряется с помощью подвижной термопары, расположенной в верхней части слоя образца

▸ Различные держатели образцов - устройство вмещает множество кварцевых U-образных трубок, рассчитанных на различные объемы и размеры катализатора: прямые, пузырьковые, с предварительным нагревом, монолитные; образцы могут представлять собой порошки, гранулы, экструдаты или пористые материалы

▸ Легкая загрузка образца - подвижная печь позволяет легко извлекать и загружать держатель образца

▸ Ловушка - ловушка, которая может быть заполнена осушителем или использоваться в качестве холодной ловушки, предусмотрена после держателя образца для удаления конденсата перед TCD

▸ Нагретая нулевая станция - обеспечивает точные калибровочные импульсы без контакта с образцом

▸ Отверстие для инъекции - для точной калибровки объема контура

▸ Линии с подогревом - все линии, клапаны и части испарителя жидкости нагреваются для предотвращения образования конденсата.

▸ Детектор теплопроводности - высоконадежный TCD с 4 нитями накала, используемый для количественного определения поглощения газа; превосходная линейность, точность, чувствительность и стабильность; доступно несколько вариантов нити накала

▸ Данные прямого масс-спектрометра Link - MS могут быть интегрированы в режиме реального времени с данными AMI-300 с помощью прямого обмена данными (DDE)

▸ Вспомогательные детекторы - могут принимать любой вспомогательный детектор, обеспечивающий аналоговый выход напряжения, например пламенно-ионизационный детектор (FID)

▸ Малый внутренний объем - клапаны малого объема и линии 1/16” используются для уменьшения объема пустот и минимизации пикового растекания.

▸ Конструкционные материалы - уплотнения и материалы изготавливаются по индивидуальному заказу в соответствии с вашими требованиями

▸ Функции безопасности - независимые средства защиты печи от перегрева, закрывающиеся клапаны сброса давления, обратные клапаны, автоматические выключатели и предохранители; система рассчитана на отказ в безопасном режиме

Технические характеристики

Технические особенности

• ▹ Высокоточные электронные регуляторы массового расхода газа обеспечивают стабильную базовую линию при изменении температуры нагрева и высокое качество полученных данных.
• ▹ Использование трубок из нержавеющей стали диаметром 1/16 дюйма позволяет минимизировать мертвый объем и обеспечить максимально быстрый отклик детектора.
• ▹ Раскладная печь с регулируемым креплением облегчает установку и извлечение измерительных трубок.
• ▹ Возможность нагрева образцов катализатора до 1200°C с линейной скоростью нагрева от 1°C до 50°C в минуту (также доступны более высокие и более низкие скорости нагрева).
• ▹ Опциональный термостатирующий модуль обеспечивает возможность работы в температурном диапазоне от -130 °C.
• ▹ Автоматическое воздушное охлаждение печи предусмотрено для ускорения процесса измерений.
• ▹ Внутренняя термостатируемая область позволяет контролировать температуру всех клапанов и газовых линий в диапазоне до 150 °C. Температура этой зоны контролируется программным обеспечением и служит для предотвращения как конденсации, так и удержания адсорбата в клапанах и линиях перед детектором.
• ▹ В качестве опции предусмотрен сатуратор для насыщения газа-носителя парами различных жидкостей. Температура парогенератора контролируется программным обеспечением. Термостатируемая область позволяет предотвратить конденсацию паров во внутренних коммуникациях прибора.
• ▹ В стандартную комплектацию входит высоколинейный детектор теплопроводности (TCD). Разрешение TCD определяется оператором и контролируется программным обеспечением.
• ▹ Стандартный материал нитей детектора теплопроводности: вольфрам-рений.

Управление анализатором и сбор данных

AMI-300 полностью автоматизирован и управляется компьютером для простоты эксплуатации и надежности. Он разработан таким образом, чтобы эксперименты можно было проводить без контроля оператора.

Компьютер, поставляемый с операционной системой на базе Windows, может быть подключен к сети и может использоваться для выполнения других лабораторных задач в дополнение к работе с прибором.

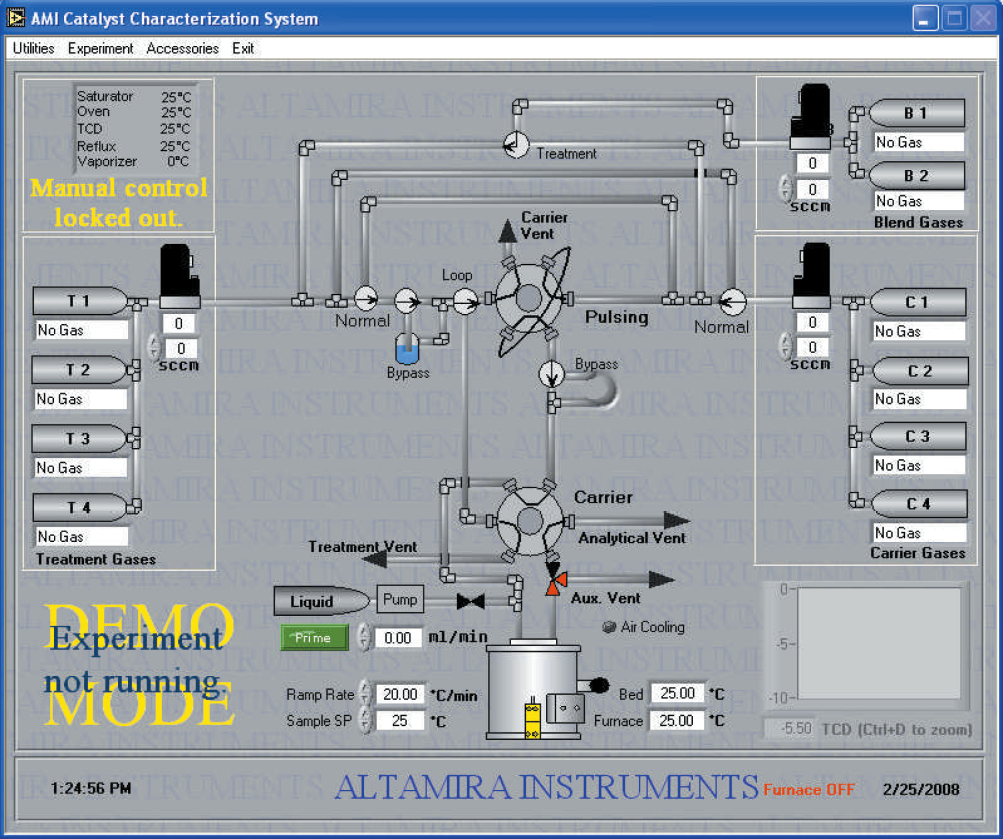

Функции управления и сбора данных выполняются при помощи программного обеспечения на базе LabVIEW. С помощью этого программного обеспечения можно за считанные минуты задать настройки эксперимента и сохранить их для дальнейшего использования или редактирования. Также программное обеспечение регулирует положения клапанов, температуру, скорости потока и параметры детектора теплопроводности. Программное обеспечение также позволяет настраивать сигналы оповещения о безопасности системы. Сбор данных происходит с выбранной пользователем скоростью для обеспечения оптимальной производительности анализа. На экране “Обзор” отображается состояние устройства, предоставляя информацию о положении всех клапанов, типе газа, подключенного к каждому порту, температуре и сигнале детектора. Линии имеют различные цвета, чтобы проиллюстрировать текущий путь потока. В ручном режиме любой клапан можно переключить простым щелчком мыши по его значку. С экрана “Обзор” можно ввести значения расхода газа и температуры. В комплекте пакет обработки данных, который позволяет пользователю отображать и интегрировать пики сигнала, вычислять параметры хемосорбции, аппроксимацию пиков и наложение данных.

Детекторы

AMI-300 поставляется в стандартной комплектации с высоколинейным TCD. Опционально к TCD приборы AMI поставляются с широким спектром вспомогательных устройств обнаружения.

Вспомогательныхе детекторы:

Масс-спектрометр	GC с FID/TCD/FPD
Пламенно-ионизационный детектор	FTIR

AMI-300 может активировать любой детектор, который обеспечивает аналоговый выход или который может взаимодействовать через DDE, последовательные порты, OPC, ActiveX или другие протоколы Windows. Степень, в которой вспомогательное устройство обнаружения должно быть интегрировано с прибором, может быть определена и включена в управляющее программное обеспечение.

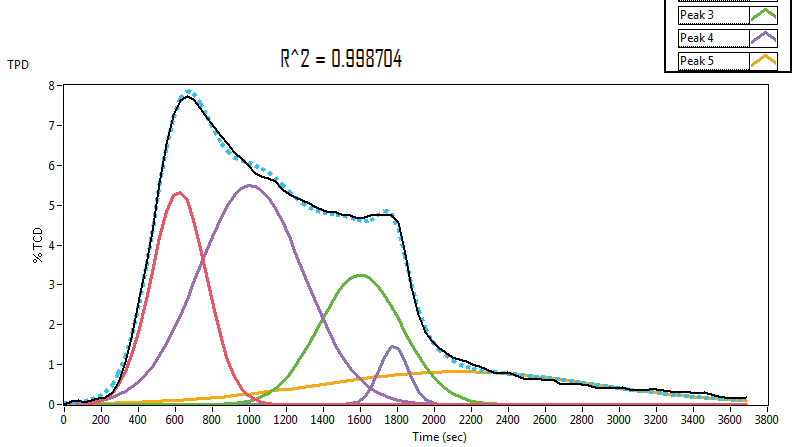

Деконволюция водорода TPD из 64% катализатора Ni/SiO₂ (различные пики соответствуют различным адсорбированным частицам)

Смешивание газов

AMI-300 поставляется в стандартной комплектации с возможностью смешивания газов, что позволяет избежать необходимости приобретения дорогостоящих газовых смесей для проведения экспериментов, таких как TPR или TPO. AMI-300 включает в себя вспомогательный газопровод, с помощью которого газ может быть смешан с газом-носителем для получения специально смешанных газов. Встроенный статический газовый смеситель обеспечивает однородность полученной смеси.

Возможность смешивания газов также облегчает использование AMI-300 в качестве газофазного атмосферного реактора.

Настройка

Наши специалисты готовы ответить на ваши вопросы и помочь с вашими заявками, мы можем настроить систему в соответствии с вашими конкретными потребностями. Примеры некоторых настроек инструментов Altamira:
